دندانه سخت کافی نیست؛ مغز، اعوجاج و اندازه قطعه هم تصمیم میگیرند
در انتخاب 1.7131 یا 1.6587 برای چرخدنده، هر دو نام در خانواده فولادهای سمانته قرار میگیرند، اما برای سطح یکسانی از بار، اندازه و عمق لایه طراحی نشدهاند. 16MnCr5 / 1.7131 انتخاب شناختهشده برای بسیاری از چرخدندههای کوچک و متوسط است؛ 18CrNiMo7-6 / 1.6587 معمولاً برای مقاطع، بار و الزامات مغز demandingتر بررسی میشود.
هدف سمانتاسیون ساختن سطح مقاوم به تماس و سایش همراه با مغز چقرمه است. اگر فقط سختی سطح نوشته شود، بخش بزرگی از مسئله نادیده میماند: عمق مؤثر لایه، گرادیان کربن، ریزساختار، سختی مغز، اعوجاج، سنگزنی پس از عملیات و تنش پسماند همگی بر عمر دندانه اثر دارند.

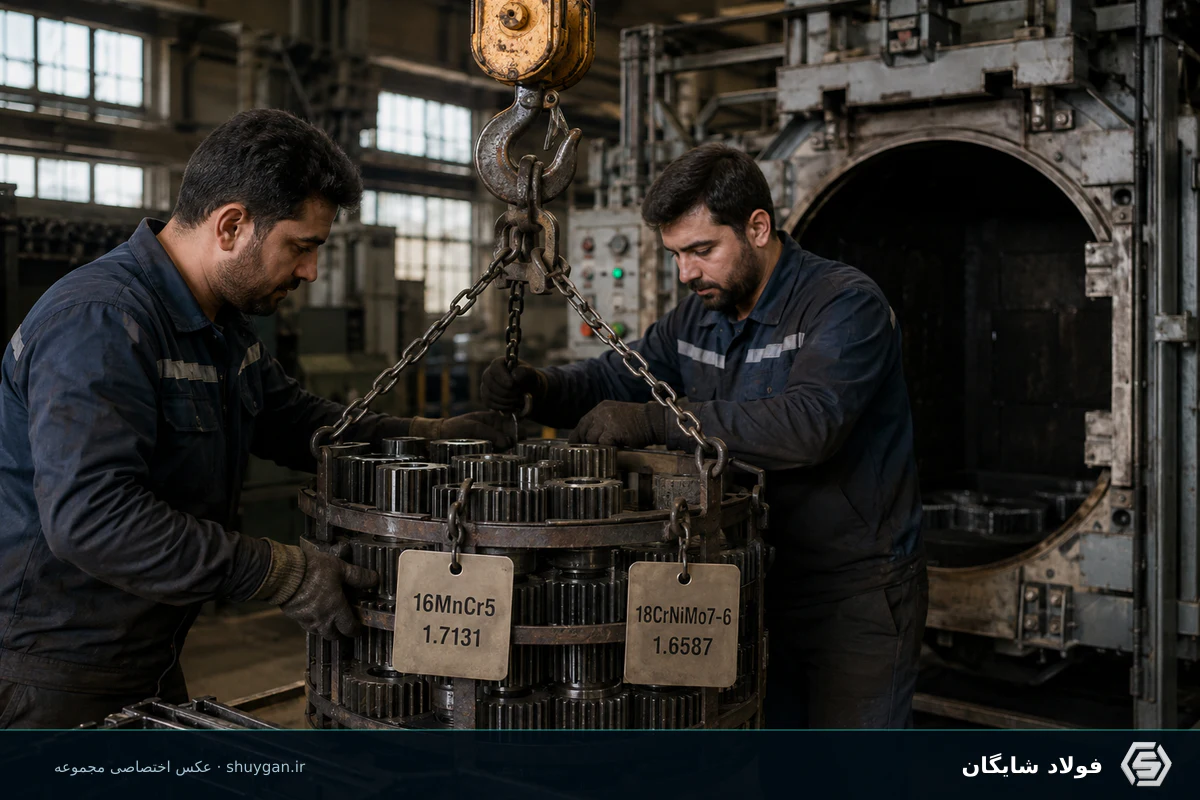

تصویر ۱ — اندازه و بار را به عمق لایه، خواص مغز و توان کنترل اعوجاج متصل کنید؛ عکس اختصاصی فولاد شایگان.
نقشه سریع تصمیم
| پرسش | چرا مهم است؟ | پاسخ مورد انتظار |
|---|---|---|
| قطعه چقدر بزرگ است؟ | عمق سختشوندگی مغز و یکنواختی فرآیند مهم میشود | ابعاد خام و نهایی |
| سطح چه میخواهد؟ | فشار تماس و سایش لایه را تعیین میکند | سختی و عمق مؤثر لایه |
| مغز چه میخواهد؟ | ریشه دندانه و ضربه به مغز وابسته است | سختی، چقرمگی و ریزساختار |
| بعد از کوره چه میشود؟ | اعوجاج میتواند تلرانس را از بین ببرد | مقدار سنگزنی و مسیر اصلاح |
16MnCr5 چه زمانی منطقی است؟
16MnCr5 فولاد سمانته متداولی است که برای تولید انبوه قطعات و چرخدندههای کوچک تا متوسط، وقتی عمق و خواص مغز در محدوده مناسب آن هستند، مزیت اقتصادی و فرآیندی دارد. ماشینکاری قبل از سمانته و تجربه گسترده کارگاهی از نقاط قوت مسیر آن است.
با افزایش مقطع، عمق لایه یا بار، باید بررسی شود آیا مغز و یکنواختی موردنیاز واقعاً قابل تأمین است. استفاده موفق در یک چرخدنده کوچک دلیل کافی برای تعمیم به چرخدنده بزرگ نیست.
- ابعاد و سابقه موفق قطعه مشابه را ثبت کنید.
- عمق مؤثر را همراه روش اندازهگیری تعریف کنید.
- سختی مغز را با محل نمونه مشخص کنید.
18CrNiMo7-6 چه ارزشی اضافه میکند؟
ترکیب نیکل، کروم و مولیبدن در 18CrNiMo7-6 ظرفیت بیشتری برای قطعات سمانته پرتنش و مقاطع demanding فراهم میکند. این ظرفیت زمانی ارزش دارد که طراحی، فرآیند و کنترل کیفیت بتوانند از آن استفاده کنند.
هزینه ماده و عملیات تنها بخش تصمیم است. زمان سیکل، امکان کنترل کربن سطح، یکنواختی کوره، ریسک اعوجاج و توان سنگزنی پس از عملیات باید همزمان بررسی شوند. گرید پیشرفتهتر بدون فرآیند پایدار نتیجه تضمینشده نمیدهد.

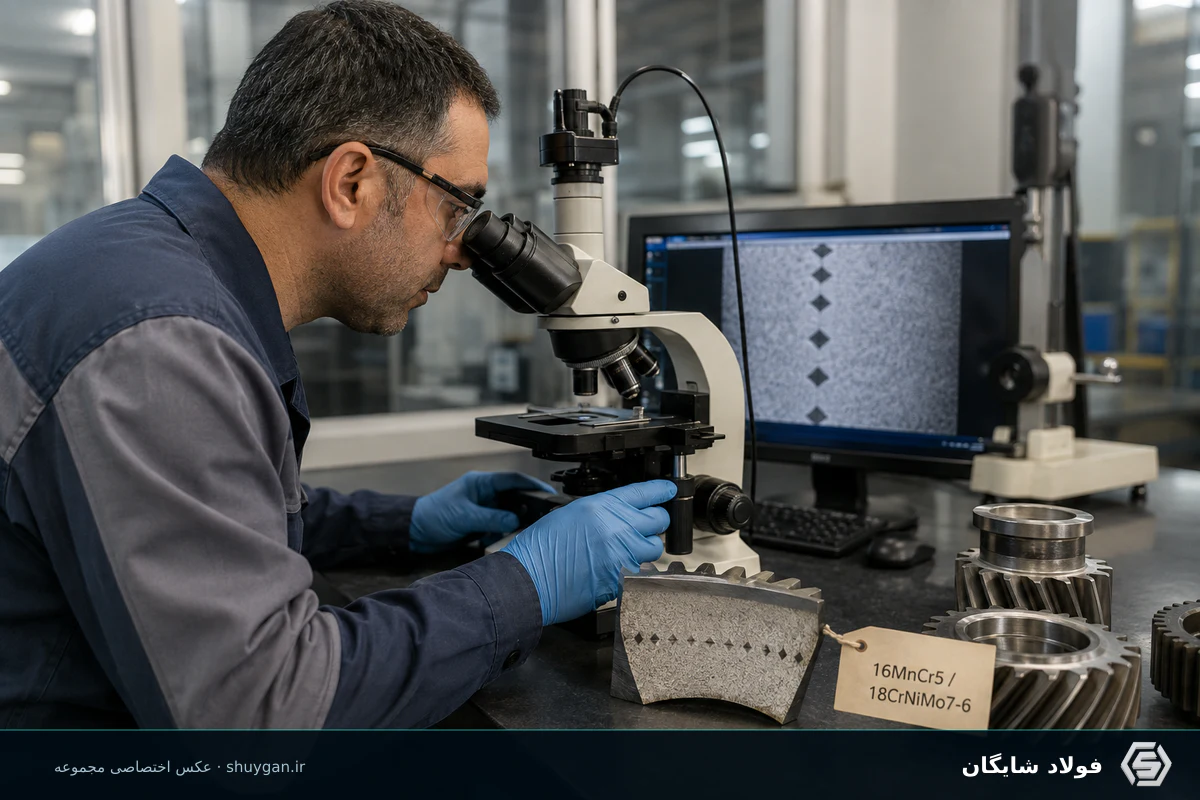

تصویر ۲ — مشخصات ماده خام باید از هدف نهایی دندانه و مغز جدا نباشد؛ عکس اختصاصی فولاد شایگان.
عمق لایه را چگونه مشخص کنیم؟
عبارت «سمانته عمیق» مبهم است. عمق کل و عمق مؤثر یکسان نیستند و معیار سختی مرجع باید همراه عمق نوشته شود. همچنین عمق مورد نیاز به اندازه دندانه، تنش تماس، سایش مجاز و مقدار برداشت نهایی بستگی دارد.
اگر بعد از عملیات سنگزنی انجام میشود، عمق قبل از سنگزنی باید طوری طراحی شود که پس از برداشت، لایه مؤثر باقی بماند. اندازهگیری روی کوپن تنها زمانی نماینده است که جنس، هندسه و سابقه حرارتی آن به قطعه مربوط باشد.
اعوجاج؛ عامل پنهان انتخاب گرید و فرآیند
اعوجاج از تنشهای ماشینکاری، ناهمگنی مقطع، چیدمان کوره، تغییر فاز و کوئنچ اثر میگیرد. انتخاب گرید، طرح فورج، تنشزدایی، پیشماشینکاری متقارن، فیکسچر و روش سردکردن باید در یک برنامه دیده شوند.
گاهی گریدی با ظرفیت بالاتر اجازه تغییر فرآیند یا حاشیه بیشتری میدهد، اما هیچ گریدی جای طراحی مناسب تلرانس و سنگزنی را نمیگیرد. پیش از سفارش ماده، مسیر ساخت تا بازرسی نهایی دندانه را ببندید.
چکلیست سفارش برای تهران، تبریز، اصفهان و یزد
- نام دقیق 16MnCr5 / 1.7131 یا 18CrNiMo7-6 / 1.6587 را درج کنید.
- شکل محصول، ابعاد و کیفیت مورد انتظار را مشخص کنید.
- هدف لایه و مغز را پیش از تعیین سیکل بنویسید.
- اعوجاج مجاز و مقدار سنگزنی را در نقشه ساخت لحاظ کنید.
- MTC، Heat No و در پروژه حساس پاکیزگی یا UT را کنترل کنید.
دانشنامهها و راهنماهای مرتبط
پرسشهای پرتکرار
برای چرخدنده کوچک همیشه 1.7131 کافی است؟
نه همیشه؛ بار، سرعت، عمر، عمق لایه و مغز باید کنترل شود، هرچند برای بسیاری از کاربردهای کوچک و متوسط گزینه متداولی است.
آیا 1.6587 اعوجاج ندارد؟
خیر. اعوجاج تابع هندسه، تنش، کوره، کوئنچ و ساخت است؛ انتخاب گرید فقط یکی از عوامل است.
سختی سطح بالا یعنی چرخدنده خوب است؟
بدون کنترل عمق مؤثر، ریزساختار، مغز، ترک و اعوجاج پاسخ کامل نیست.
منابع و روش استفاده
این مقاله با اتکا به منابع رسمی زیر و با رویکرد تفسیر کاربردی برای بازار ایران تدوین شده است. داده یک سازنده به محصول و شرایط اعلامشده همان سازنده مربوط است و جای استاندارد خرید یا گواهی محموله را نمیگیرد.
- Ovako Steel Navigator؛ 16MnCr5
- Ovako Steel Navigator؛ 18CrNiMo7-6
- Steel-Iron-List؛ ثبت اروپایی نام و شماره فولاد
جمعبندی و گام بعدی
اگر اندازه و بار متوسط و فرآیند شناختهشده است، 16MnCr5 / 1.7131 میتواند مسیر کارآمدی باشد. برای مقطع و بار سنگینتر، 18CrNiMo7-6 / 1.6587 ظرفیت بیشتری ارائه میکند؛ مشروط به اینکه لایه، مغز و اعوجاج واقعاً مهندسی و آزمون شوند.
برای استعلام میلگرد یا ورق عملیات حرارتی، بهتر است شماره متریال، ابعاد، تعداد، وضعیت تحویل، نیاز به تست و شهر مقصد را یکجا اعلام کنید. کارشناسی فروش میتواند پس از کنترل مدارک موجودی روز، گزینه قابل پیشنهاد را روشن کند. تماس با فولاد شایگان
